Sensor Module

Zu den Favoriten hinzufügen Hinzufügen zum vergleichen

Sensor Module

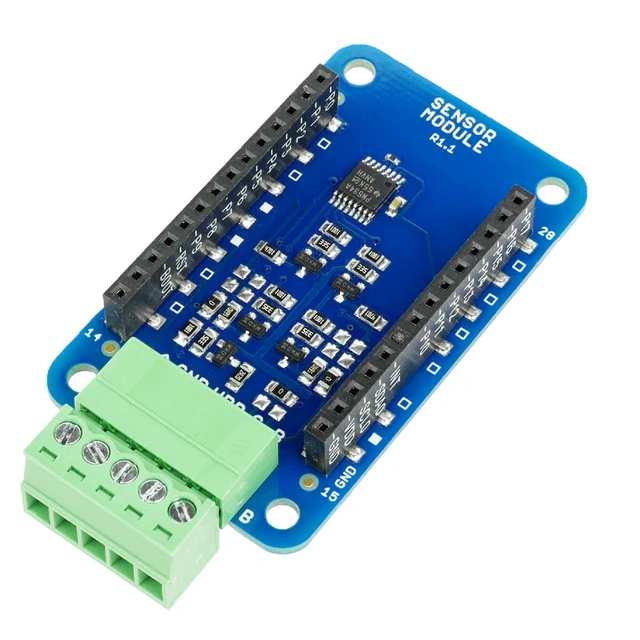

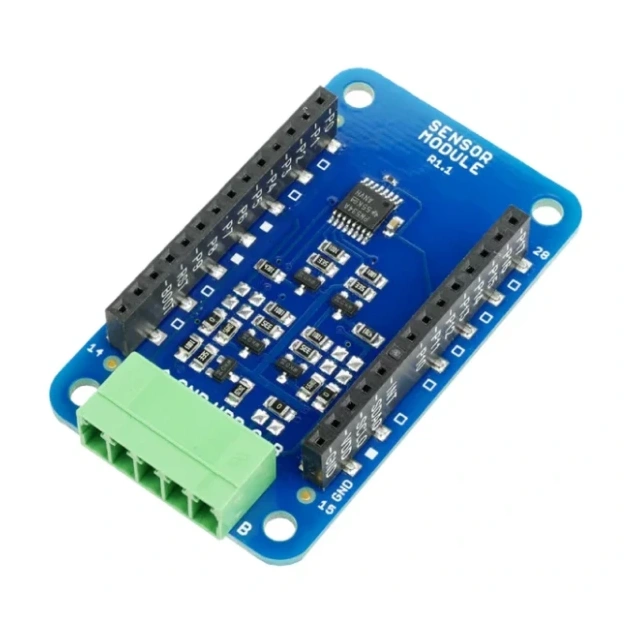

Das Sensor Module enthält bis zu 4 universelle Ein- oder Ausgänge auf einem steckbaren Klemmenblock mit Unterstützung für einen Ein-Draht-Steuerbus. An den Bus können Sie verschiedene externe Sensoren anschließen, z. B. digitale, analoge oder resistive, und mit anderen Geräten kommunizieren. Mehr
Hersteller: HARDWARIO Produktcode: 99.25.1429.8248

Mengenrabatte:


  • 5 % Rabatt beim Kauf von 10 oder mehr Stück
  • 10 % Rabatt beim Kauf von 50 oder mehr Stück

Für Bestellmengen ab 200 Stück kontaktieren Sie uns bitte für ein individuelles Angebot. Bitte beachten Sie, dass Rabatte nicht kombinierbar sind.


Kostenloser Versand innerhalb der Tschechischen Republik bei einem Einkaufswert über 120 EUR.

15,90 EUR ohne MWST (19,24 EUR mit MWST)

Der Preis enthält einen WEEE-Recyclingbeitrag für die Tschechische Republik.

Auf Lager
Das Sensor Module enthält bis zu 4 universelle Ein- oder Ausgänge auf einem steckbaren Klemmenblock mit Unterstützung für einen Ein-Draht-Steuerbus. An den Bus können Sie verschiedene externe Sensoren anschließen, z. B. digitale, analoge oder resistive, und mit anderen Geräten kommunizieren. Mehr

Der Preis enthält einen WEEE-Recyclingbeitrag für die Tschechische Republik.

Hersteller: HARDWARIO Produktcode: 99.25.1429.8248
Zwei Anschlüsse – A auf der linken und B auf der rechten Seite – sind mit den HARDWARIO-Pins P4/A4/DAC0 und P5/A5/DAC1 verbunden. In der Grundkonfiguration ist Pin C mit GND (Masse) verbunden. Der Widerstand R20 kann entfernt und anstelle von R21 eingelötet werden. C ist mit P7 verbunden und kann als zusätzlicher Eingang verwendet werden. Der mittlere VCC-Pin kann per Software gesteuert werden. Auf diese Weise können Sie 3 V an diesem Pin aktivieren.


Merkmale

  • Betriebsspannungsbereich: 1,65 V bis 5,5 V
  • Betriebstemperaturbereich: -20 bis 70 °C
  • Abmessungen: 33 x 55 mm
  • Konfigurierbare Anschlussmodi:
    • Analoger Eingang oder Ausgang
    • Digitaler Eingang oder Ausgang
    • Pull-up-Widerstand keiner/4,7 kΩ/56 Ω
  • Schnittstellenbeispiele:

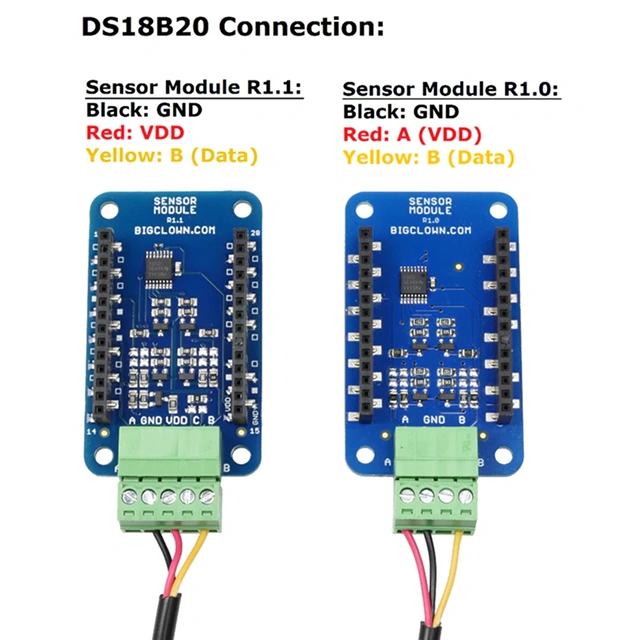

    • Digitaler Temperatursensor an Ein-Draht-Bus (DS18B20)
    • Resistiver Temperatursensor (Pt 100, Pt 1000 usw.)
    • Analoger Temperatursensor (LM35, TMP37 usw.)
    • NTC-Temperatursensor
    • Digitale Ein-Draht-Blockrelaissteuerung
    • Drucktaster oder beliebiger Schalter
    • Spannungsmessung
  • Weitere Merkmale:
    • Steckbarer 4-poliger Schraubklemmenblock

Ressourcen

Sicherheitshinweise

  • Lesen Sie vor der Installation die Dokumentation auf docs.hardwario.com.
  • Verwenden Sie das Produkt nur bestimmungsgemäß und innerhalb der Betriebsbedingungen, die in seiner Dokumentation angegeben sind.
  • Verändern Sie das Produkt nicht über das in der Dokumentation Beschriebene hinaus. Verwenden Sie kein sichtbar beschädigtes Produkt.
  • Das Produkt ist nicht für explosionsgefährdete Bereiche bestimmt.
  • Die Module sind elektronische Baugruppen, die empfindlich gegen elektrostatische Entladung sind: Fassen Sie sie an den Kanten an und berühren Sie vorher einen geerdeten Gegenstand.
  • Versorgen Sie sie nur wie in der Dokumentation beschrieben (USB, ein Batteriemodul oder das Power Module).
  • Bewahren Sie Kleinteile außerhalb der Reichweite kleiner Kinder auf.
